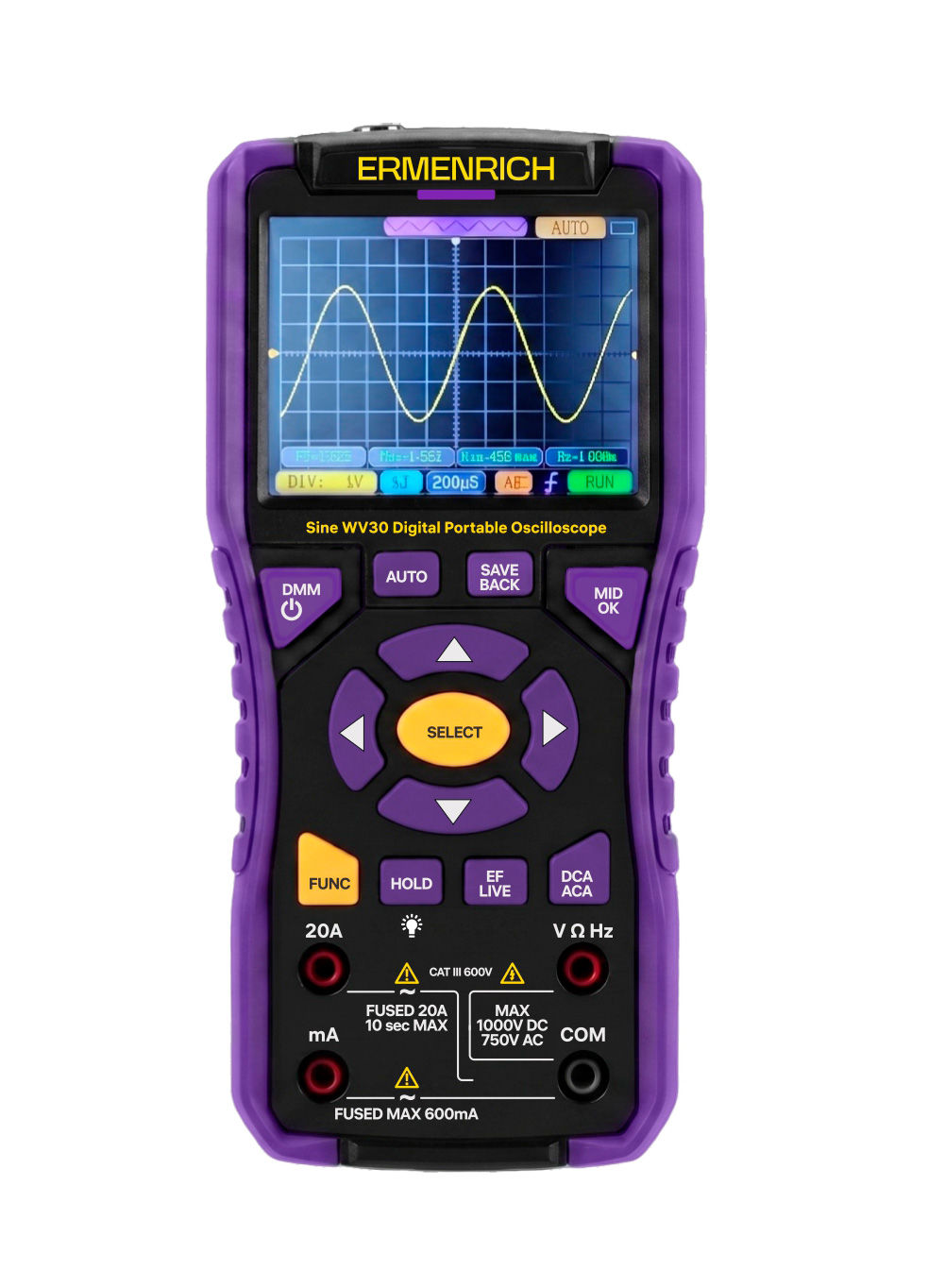

Цифровой портативный осциллограф Ermenrich Sine WV30
Прибор «2 в 1»: осциллограф и мультиметр. Функции: анализ формы волны, вольтметр, амперметр, омметр, фарадометр, частотомер, прозвонка, тест диодов, NCV, детектор фазы. Автоматический выбор предела измерения
| Артикул | 87524 | |
| Страна | КНР для Levenhuk, Inc. (США) | |
| Бренд | Ermenrich (Эрменрих) | |
| Гарантия | 5 лет | |
| Вес в упаковке | 0.363 кг | |
| Полоса пропускания, МГц | 10 |
Ermenrich Sine WV30 объединяет в себе возможности сразу двух инструментов: цифрового осциллографа и профессионального мультиметра. Он создан для тех, кому нужна мобильная и наглядная диагностика электрических сигналов, будь то ремонт бытовой техники, обслуживание автомобильных систем или отладка электронных компонентов. Он позволяет не просто измерить параметры, а увидеть форму сигнала в реальном времени, что дает гораздо более полную картину происходящего в цепи.
Осциллограф в вашем кармане
Благодаря полосе пропускания 10 МГц и частоте дискретизации 50 Мвыб/с прибор способен анализировать сигналы с высокой детализацией. На цветном экране 3,2 дюйма вы увидите четкую форму волны, а автоматические измерения экономят время – не нужно вручную вычислять параметры по сетке. Предусмотрены 3 режима запуска (автоматический, ждущий, однократный) и выбор фронта запуска, что помогает ловить и анализировать даже кратковременные неисправности. При этом диапазон развертки от 50 наносекунд до 10 секунд на деление позволяет одинаково успешно работать как с высокочастотными, так и с медленными процессами.
Полноценный мультиметр с расширенными функциями
В Ermenrich Sine WV30 реализованы все главные режимы мультиметра: измерение постоянного и переменного напряжения (вплоть до 1000 В), силы тока (до 20 А), сопротивления и емкости конденсаторов. Особого внимания заслуживает функция True RMS, которая гарантирует точность измерений даже при искаженных сигналах переменного тока, вычисляя их по методу истинного среднеквадратичного значения. Встроенный детектор NCV позволит бесконтактно проверить наличие напряжения в проводе, а режим Live – определить фазу. Обе эти функции незаменимы при монтаже сетей и поиске скрытой проводки.
Продуманная эргономика и надежность
Прибор питается от встроенного аккумулятора емкостью 2500 мАч, которого хватает примерно на 3 часа активной работы. Полная зарядка занимает 3,5 часа. Подсветка дисплея регулируется по яркости, а автоматическое отключение через 15 минут бездействия помогает экономить заряд батареи. Корпус выполнен из высокопрочного ABS-пластика, а все входы защищены от перегрузок по стандарту безопасности EN61010-1. В комплекте вы найдете все необходимое: щупы, зарядный кабель, сумку для переноски и подробную инструкцию, так что приступать к работе можно сразу после распаковки.
Основные особенности:
- 2 прибора в одном корпусе: одноканальный осциллограф и профессиональный мультиметр
- Визуализация сигналов в реальном времени: шумы, выбросы, искажения и провалы напряжения – на цветном 3,2-дюймовом экране
- Широкие пределы измерений – работайте как со слаботочными электронными платами, так и с силовыми цепями автомобиля и домашней сети 220 В
- Интеллектуальные режимы безопасности – NCV и детекция фазы Live помогут проверить наличие опасного потенциала на проводах, не касаясь контактов
- Функция True RMS – прибор корректно работает с несинусоидальными сигналами, показывая реальные значения без серьезной погрешности
- До 3 часов работы без подзарядки, функция автоотключения при бездействии
- Надежная защита от случайных перегрузок в соответствии со стандартом безопасности EN61010-1
Комплектация:
- Цифровой портативный осциллограф
- Щуп – 2 шт.
- Кабель USB Type-A – USB Type-C
- Сумка
- Инструкция по эксплуатации и гарантийный талон
| Артикул | 87524 | |
| Страна | КНР для Levenhuk, Inc. (США) | |
| Бренд | Ermenrich (Эрменрих) | |
| Гарантия | 5 лет | |
| Вес в упаковке | 0.363 кг | |
| Осциллограф | ||
| Полоса пропускания, МГц | 10 | |
| Количество каналов | 1 | |
| Режим выборки | в реальном времени | |
| Максимальная частота дискретизации, Мвыб/с | 50 | |
| Диапазон частоты дискретизации | от 1,5 выб/с до 50 Мвыб/с | |
| Входное сопротивление | 1 МОм | |
| Режимы связи | AC (переменный сигнал), DC (постоянный и переменный сигнал) | |
| Коэффициент деления щупа | x1, x10 | |
| Максимальное измеряемое напряжение | x10: ±400 В, x1: ±40 В | |
| Чувствительность по вертикали | 10 мВ/дел – 10 В/дел | |
| Диапазон смещения по вертикали | ±1 деление | |
| Аналоговая полоса пропускания, МГц | 10 | |
| Нижняя граница частотного диапазона, Гц | >10 | |
| Время нарастания, нс | <10 | |
| Погрешность усиления по вертикали на постоянном токе, % | ±3 | |
| Диапазон развертки | от 50 нс/дел до 10 с/дел | |
| Погрешность развертки, ppm | 20 | |
| Длина записи | до 20 Кбайт | |
| Режимы запуска | автоматический, нормальный/ждущий, однократный | |
| Фронт запуска | по нарастанию, по спаду | |
| Автоматические измерения | ✓ | |
| Автоматически измеряемые параметры | СКЗ (RMS), длительность импульса, коэффициент заполнения, максимум, минимум, период, пиковое значение, среднее, частота | |
| Цифровой мультиметр | ||
| Выбор предела измерения | автоматический | |
| Основные функции | амперметр, омметр, вольтметр, измеритель емкости, частотомер | |
| Пределы измерения постоянного напряжения | 10 В/100 В/1000 В: погрешность ±(0,5%+3) | |
| Пределы измерения переменного напряжения | 10 В/100 В/750 В: погрешность ±(1,0%+3) | |
| Пределы измерения постоянного тока | 100 мА/600 мА/6 А/20 А: погрешность ±(1,0%+3) | |
| Пределы измерения переменного тока | 100 мА/600 мА/6 А/20 А: погрешность ±(1,2%+3) | |
| Пределы измерения сопротивления | 10 МОм: погрешность ±(1,5%+3), 100 МОм: погрешность ±(3,0%+5), 1000 Ом/10 кОм/100 кОм/1000 кОм: погрешность ±(0,5%+3) | |
| Пределы измерения емкости | 10 мФ/100 мФ: погрешность ±(5,0%+5), 10 нФ: погрешность ±(5,0%+20), 100 нФ/1000 нФ/10 мкФ/100 мкФ/1000 мкФ: погрешность ±(2,0%+5) | |
| Пределы измерения частоты | 10 Гц/100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/10 МГц: погрешность ±(0,1%+2) | |
| Функция проверки целостности (прозвонки) кабеля | ✓ | |
| Тест диодов | ✓ | |
| Бесконтактное обнаружение напряжения (NCV) | ✓ | |
| Истинное среднеквадратичное значение (True RMS) | ✓ | |
| Детектор фазы (Live) | ✓ | |
| Категория перенапряжения | кат. II 1000 В | |
| Общие характеристики | ||
| Дисплей | LCD, цветной, с диагональю 3,2" | |
| Особенности экрана | разрешение 320х240 пикс | |
| Количество отсчетов | 9999 | |
| Подсветка дисплея | ✓ | |
| Индикатор низкого заряда батареи | ✓ | |
| Автоотключение | 15 мин | |
| Источник питания | встроенный литий-ионный аккумулятор 2500 мАч, 3,7 В, зарядка от сети через кабель USB Type-C (в комплекте) и сетевой адаптер 5 В, 1 А (нет в комплекте) | |
| Ресурс работы батареи, ч | 3 | |
| Диапазон рабочих температур, °С | 0...+40 | |
| Диапазон рабочей влажности, % | 0 — 75 | |
| Диапазон температур хранения, °C | -20 — 60 | |
| Корпус | высокопрочный ABS-пластик | |
| Стандарты безопасности | EN61010-1 | |
| Стандарты измерения | GB/T 13978 |
